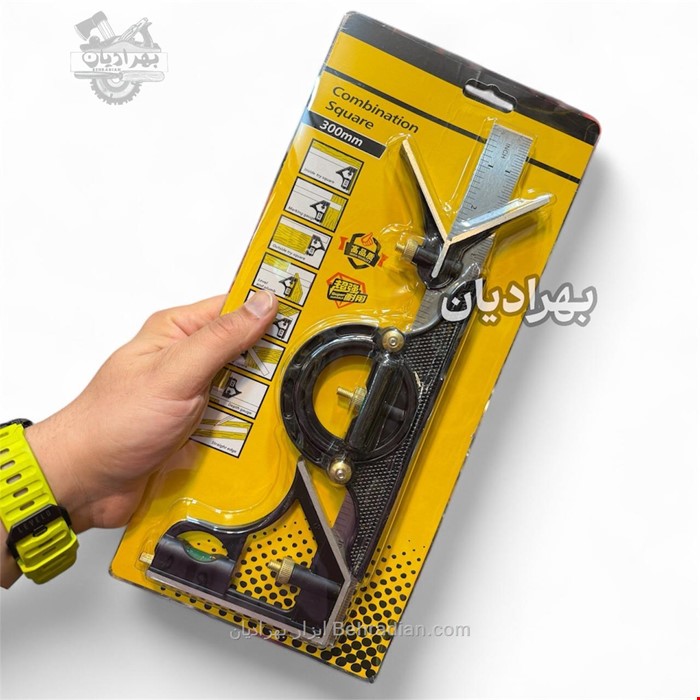

گونیا مرکب سه تیکه

گونیا مرکب:
گونیا مرکب یکی از انواع گونیا است که در صنعت چوب، صنعت فلز و معماری کاربرد فراوانی دارد.گونیا مرکب ابزاری برای اندازه‌گیری و زاویه زنی است که معمولاً برای خط‌کشی زاویه ۹۰ درجه، خط‌کشی زاویه ۴۵ درجه، به‌دست‌آوردن مرکز دایره، به‌دست‌آوردن عمق شیار یا سوراخ و اندازه‌گیری‌های فاصله‌های ساده و کوتاه استفاده می‌شود.

در مدل‌های پیشرفته و نقاله دار گونیا مرکب هم می‌توان برای به‌دست‌آوردن شیب سطح هم استفاده کرد.گونیا مرکب از جمله گونیاهای کامل است که برای خط کشی، امتحان کلیه زوایا، آزمایش صاف بودن سطح قطعه کار، مرکزیابی قطعات استوانه ای، اندازه گیری عمق و ارتفاع و همچنین تراز کردن سطوح کارهای ساخته شده مورد استفاده قرار می‌گیرد.

قسمت های مختلف گونیا مرکب:

تیغه گونیا (خط کش):

تیغه گونیا یکی از قسمت های انواع گونیا نجاری از نوع مرکب است. در وسط این خط کش شیاری طولی تعبیه شده است که قسمت های دیگر گونیای مرکب به وسیله خاری روی شیار خط کش قرار می‌گیرد.

مرکزیاب:

مرکز یاب از دو قطعه فلزی تشکیل شده که به شکل V است و زاویه ی داخلی آن ۹۰ درجه است مرکز یاب نیز مانند وسایل دیگر گونیای مرکب دارای خاری است که داخل شیار خط کش قرار می‌گیرد و برای پیدا کردن مرکز کارهای گرد یا استوانه ای به کار می‌رود.

دسته یا بازوی گونیا:

یکی از قسمت های مهم در انواع گونیا مهندسی از نوع مرکب دسته یا بازو است. در روی این دسته تراز جیوه ای قرار دارد که با آن می‌توان عملکرد تراز کردن قطعه کار را انجام داد

قطعه نقاله ای:

با قرار دادن تیغه در محل شکاف قطعه نقاله ای می‌توان هر زاویه ای که لازم باشد روی سطح کار رسم نمود.

شناسایی اصول گونیا کردن سطوح:

برای گونیا کردن انواع سطوح چوبی باید موارد زیر را رعایت کرد:

۱- زبانه باید به طور صحیح و محکم داخل گونیا قرار گرفته و هیچگونه لقی نداشته و کاملا گونیایی باشد.

۲- اگر دو خط کاملا بر هم منطبق باشد گونیا سالم است اما اگر سر خط ها از هم فاصل داشته باشد، گونیا کمتر از ۹۰ درجه خواهد بود و اگر پایی خط ها از هم فاصله داشته باشند گونیا بزرگ تر از ۹۰ درجه بوده و عمل گونیا کردن کارها با گونیای بیشتر و کمتر  از ۹۰ درجه دقیق نیست.

۳- گونیا باید فاقد هرگونه لکه ای از قبیل چسب چوب، رنگ و غیره باشد زیرا هرگونه لکه روی گونیا دقت عمل را کاهش می‌دهد.

۴- همیشه گونیای تاشو را به وسیله نقاله دقیق تنظیم نموده بعد به کار بگیرید.

۵-برای انتقال خطوط عرضی به نر کار( ضخامت) قطعه کار را به گیره میز کار محکم کنید و سپس بازوی گونیا را به لبه کار چسبانده و خط را انتقال دهید.

۶-قسمتی از قطعه کار که بازوی گونیا به آن تکیه داده می‌شود باید کاملا گونیایی باشد در غیر این صورت تکیه دادن گونیا به سطح کار اشتباه است.

۷-در مواجه با انواع گونیا مهندسی، گونیای مناسب برای گونیا کردن سطح کار استفاده نمایید.

۸-کارهای فارسی باید از گونیای ۴۵ درجه یا تاشو در حالت زاویه ۴۵ درجه و در کارهای راست از گونیای ۹۰ درجه استفاده کنید.

شناسایی اصول نگهداری انواع گونیا:

۱- در مواقعی که با گونیا کار نمی‌کنید آن را در گودی صفحه میز کار قرار داده تا از افتادن گونیا به کف کارگاه جلوگیری شود.

۲- نباید از زبانه یا بازوی گونیا برای باز کردن درب قوطی و همچنین باز و بسته کردن پیچ ها استفاده کرد.

۳-از هرگونه زدن ضربه به بازو یا زبانه گونیا خودداری کنید.

۴-هرچند مدت گونیا را از نظر صحت گونیایی بودن مورد آزمایش قرار دهید.

۵-پس از پایان کار با گونیای مرکب قطعات آن را از هم باز نموده و داخل جعبه آن قرار دهید.

۶-گونیا را باید به طور صحیح نگهداری نمایید تا از دقت آن کاسته نشود.
